Les tonnelles de l'auditorium révisions 2011 & REV3

Objectifs de la démarche

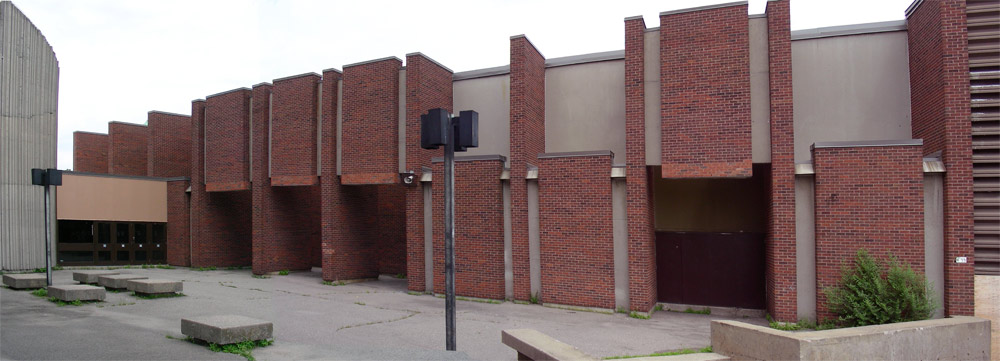

Isoler les murs de l'édifice du rayonnement solaire afin de réduire l'effet d'îlot de chaleur sur le site, aménager les espaces afin de les rendre plus invitants et conviviaux.

CONTRAINTES ADDITIONNELLES

Les échanges avec la CSDM ont permis d'identifier plusieurs nouvelles contraintes afin que le projet respecte les principes et les pratiques que la CSDM applique à l'entretient de ses installations, tout en étant pro-actif à l'endroit des objectifs du Plan d'action sur les changement climatiques (PACC).

- Aucune atteinte à l'intégrité de l'enveloppe de l'édifice.
- Aucune atteinte à l'intégrité du revêtement de sol en place (asphalte).
- Aucun contact entre les plantes et l'édifice.
- Aucune contrainte d'entretien de l'installation et des végétaux pour la CSDM.

Ces contraintes ont été intégrées dans la révision de juin 2011.

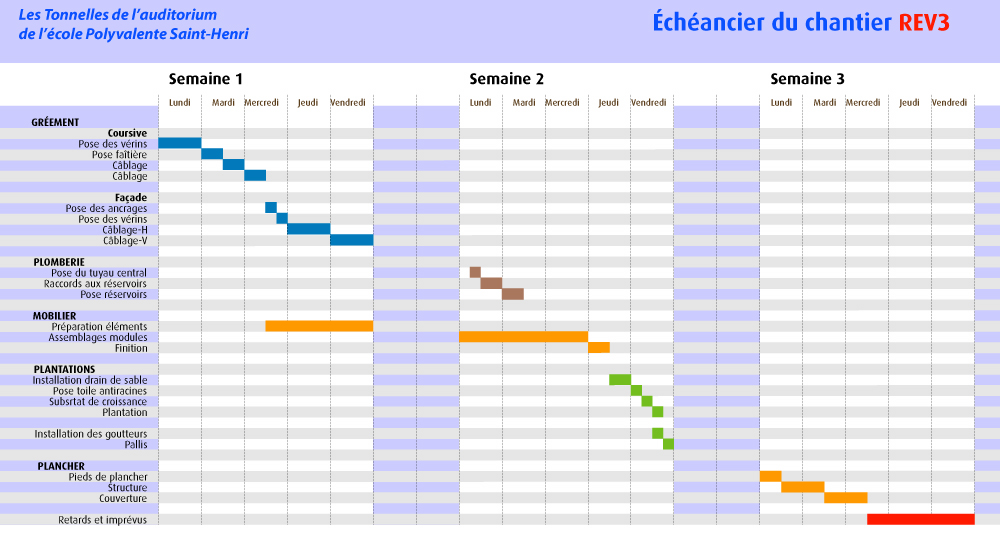

RÉVISIONS

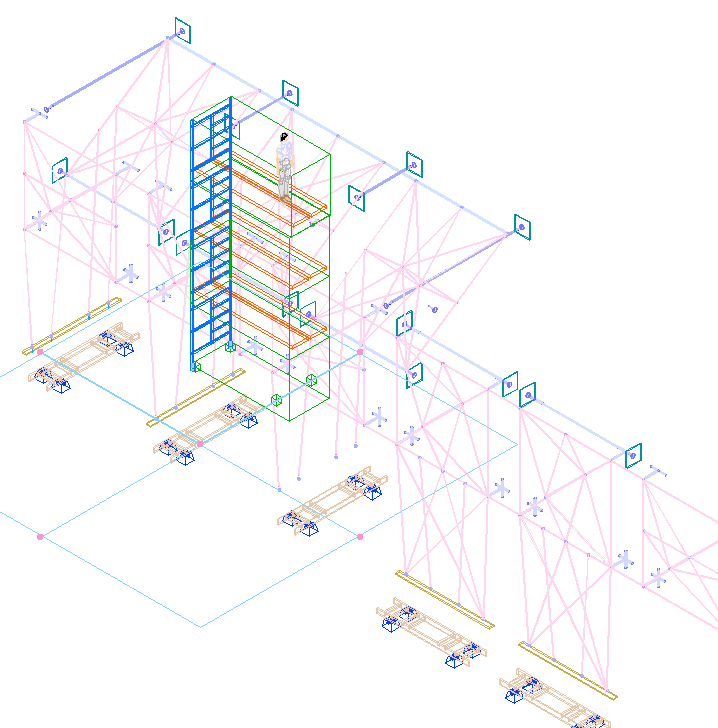

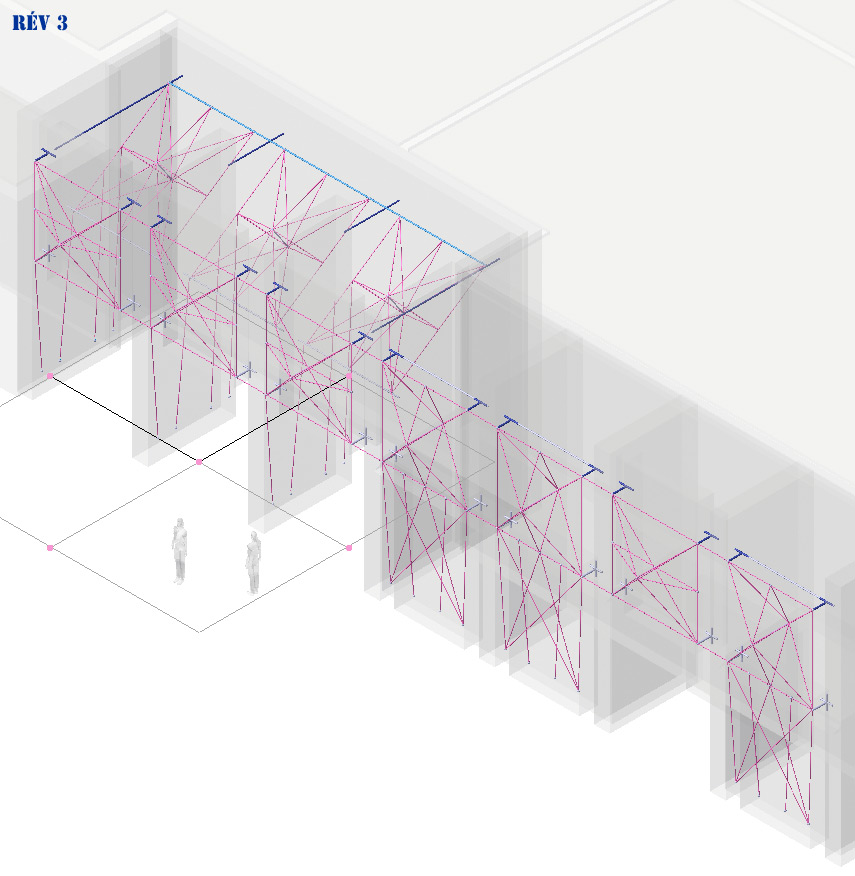

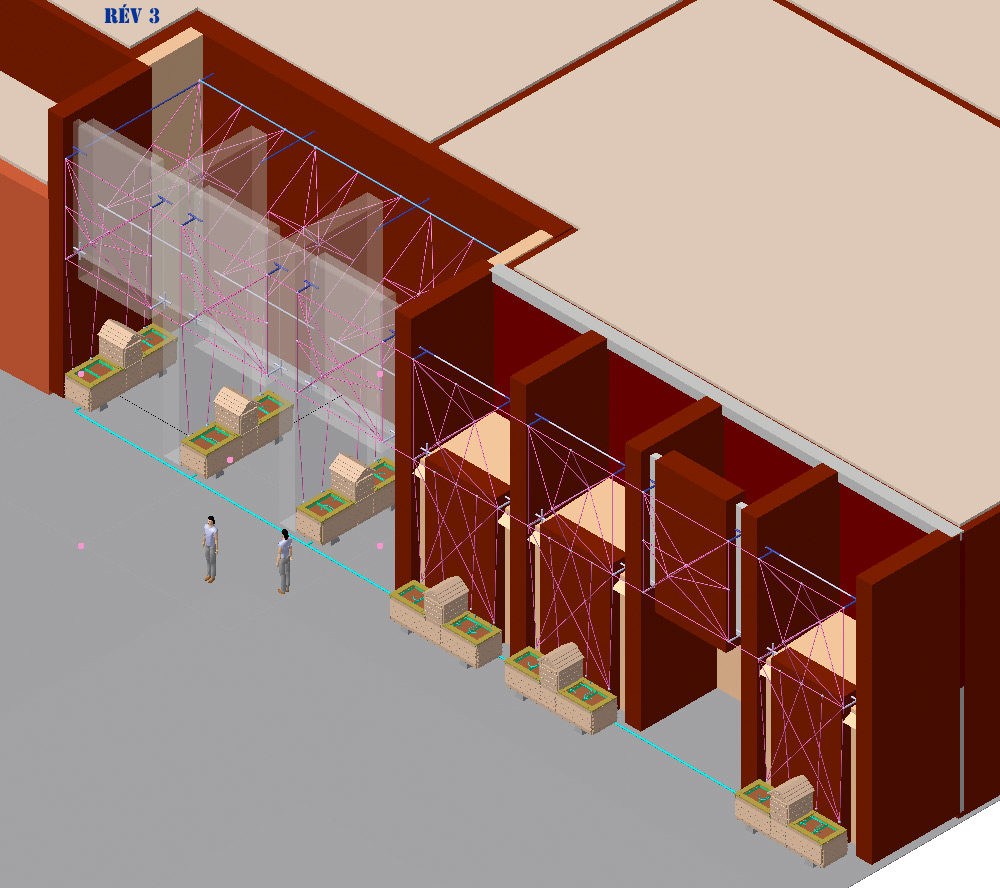

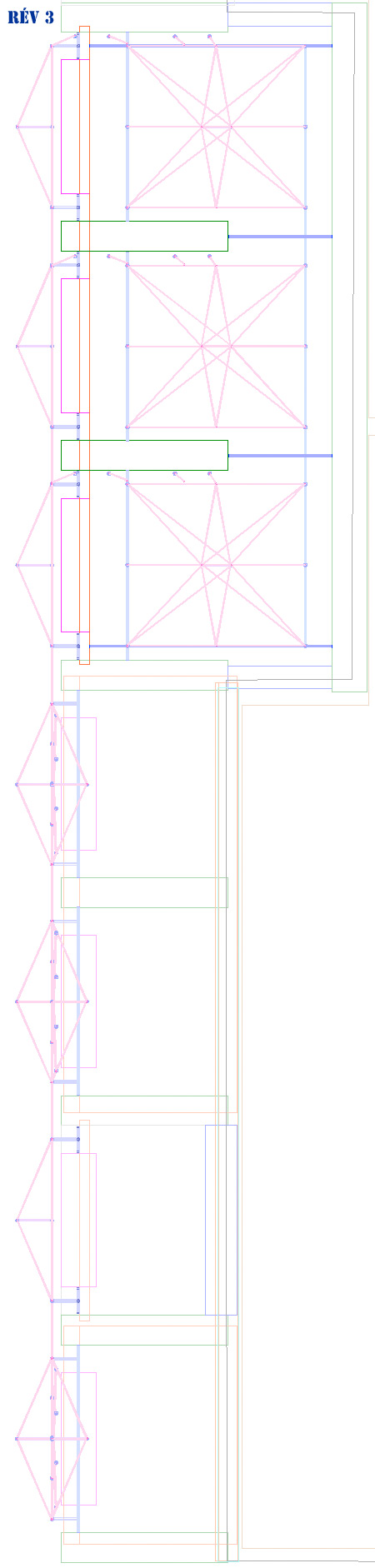

• Ancrages et gréement

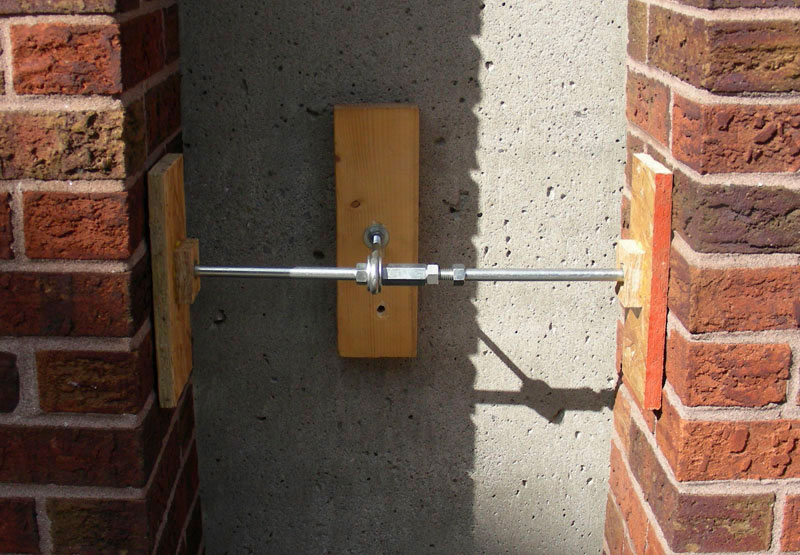

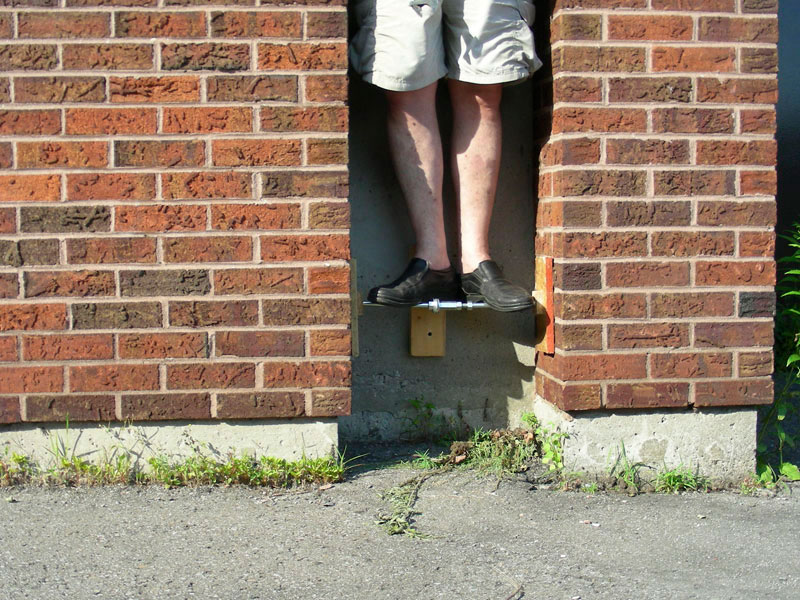

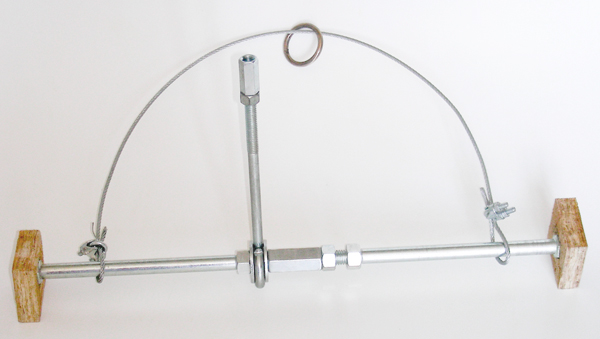

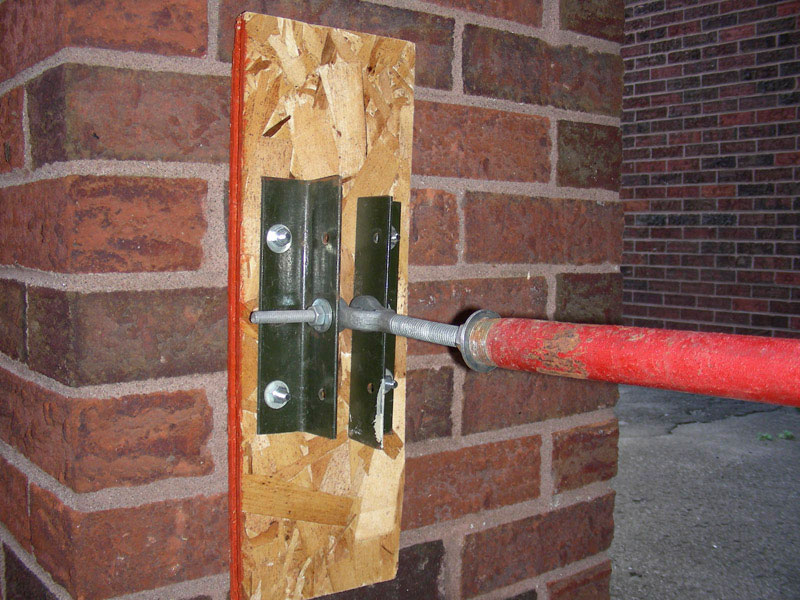

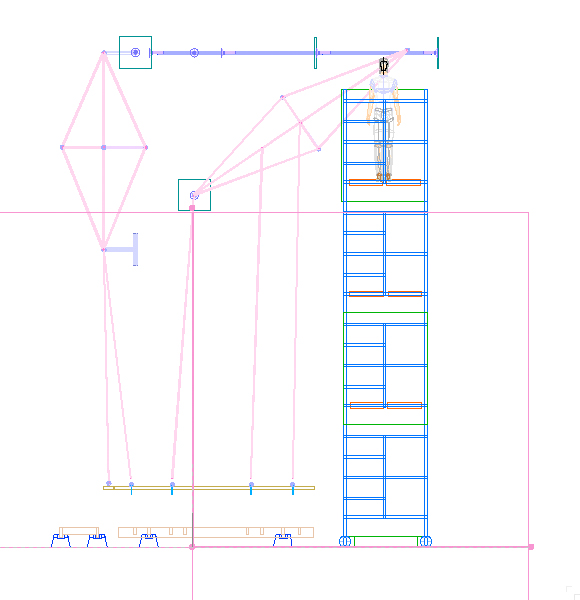

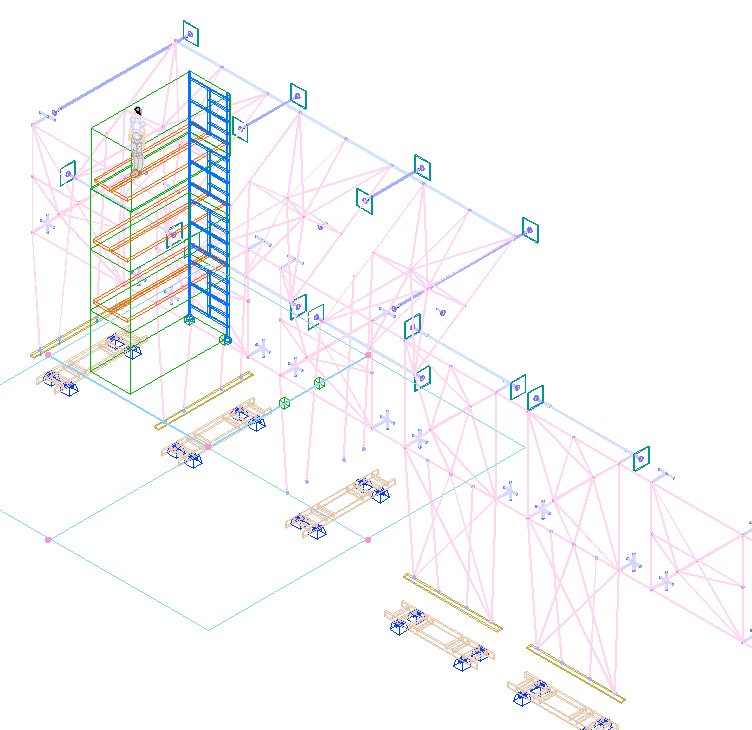

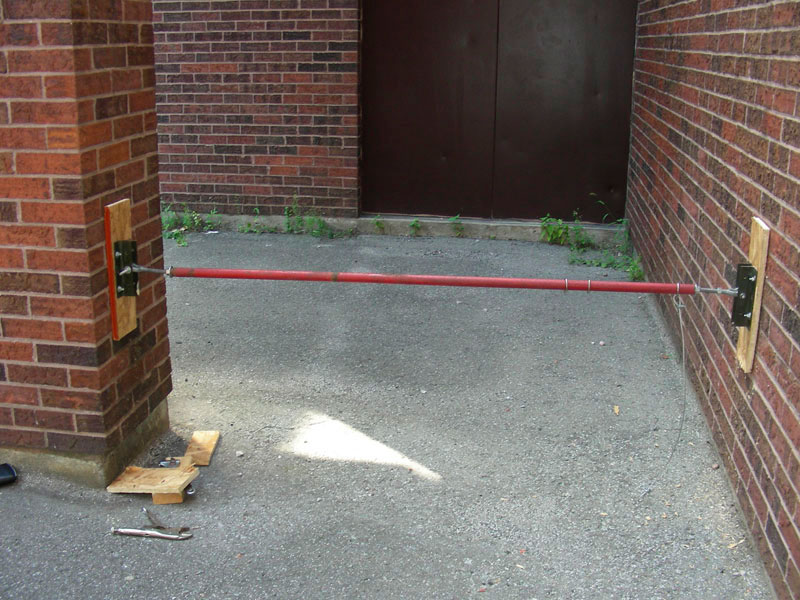

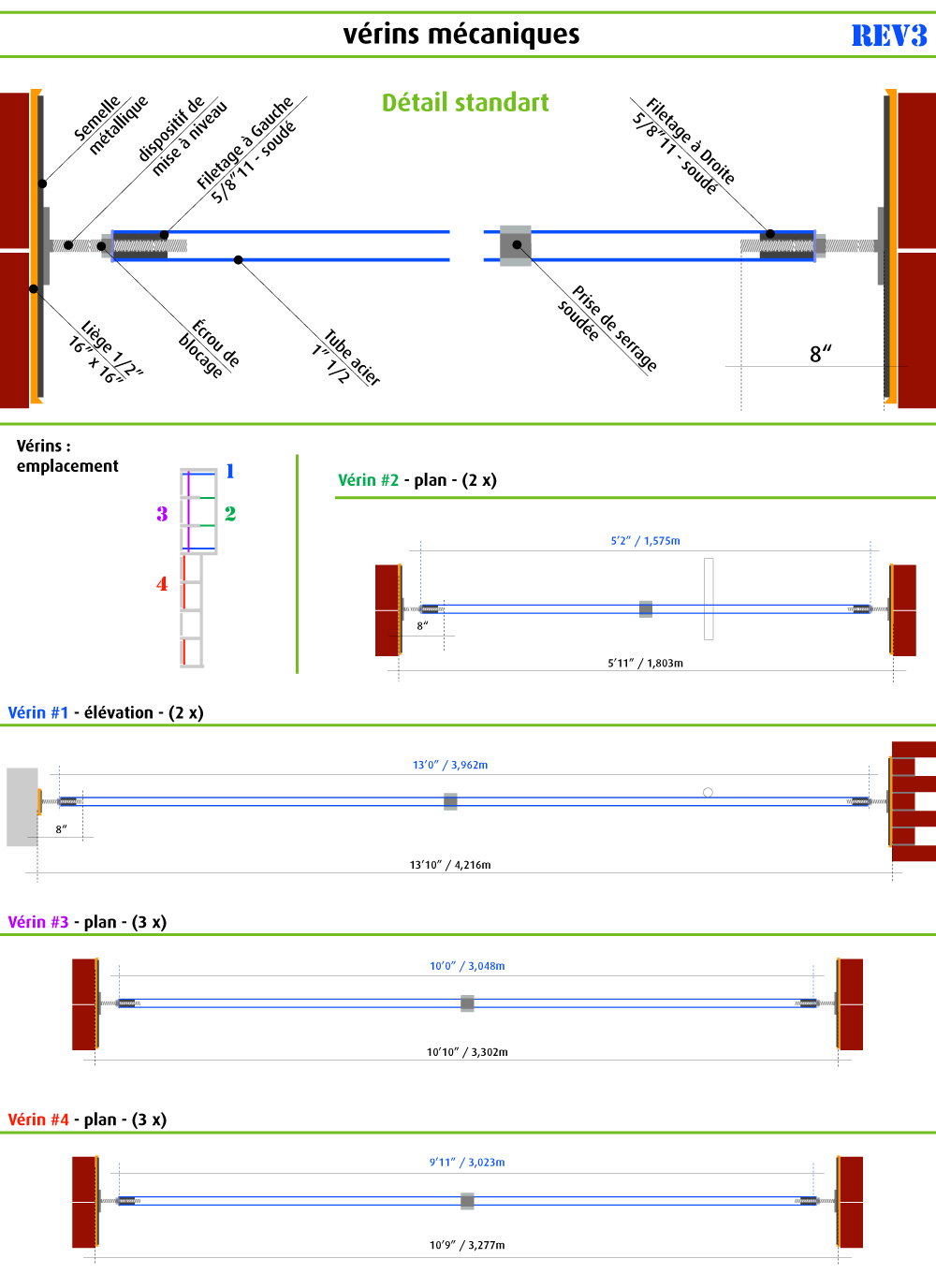

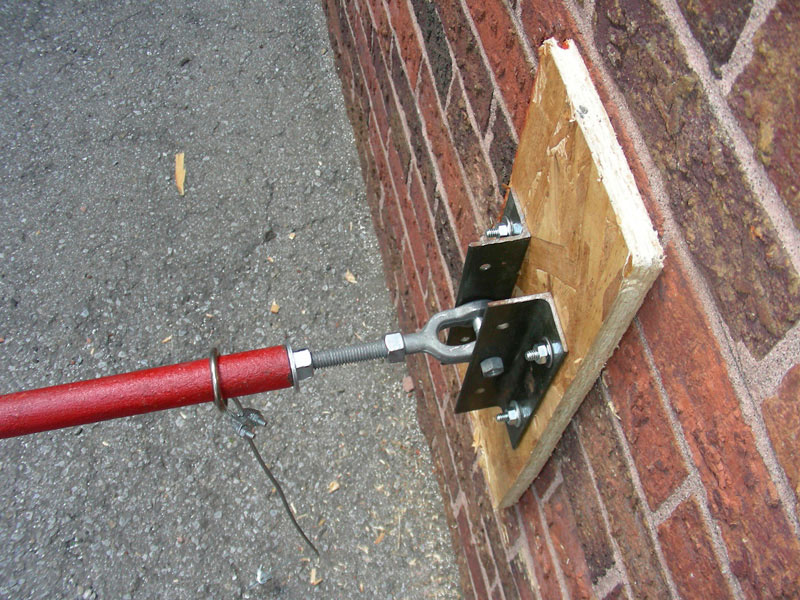

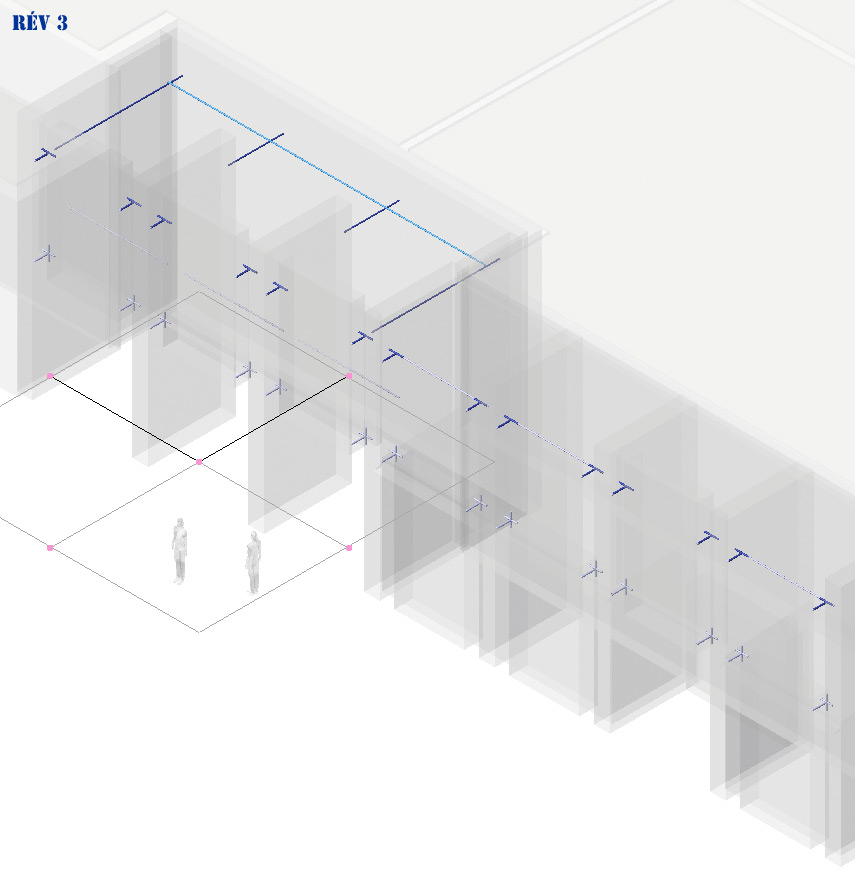

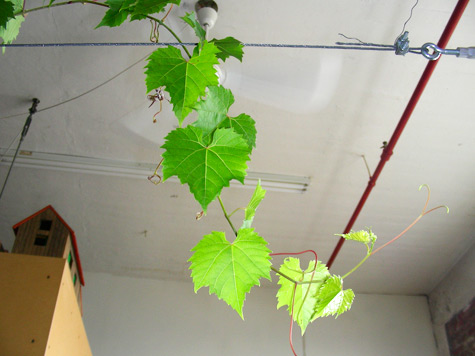

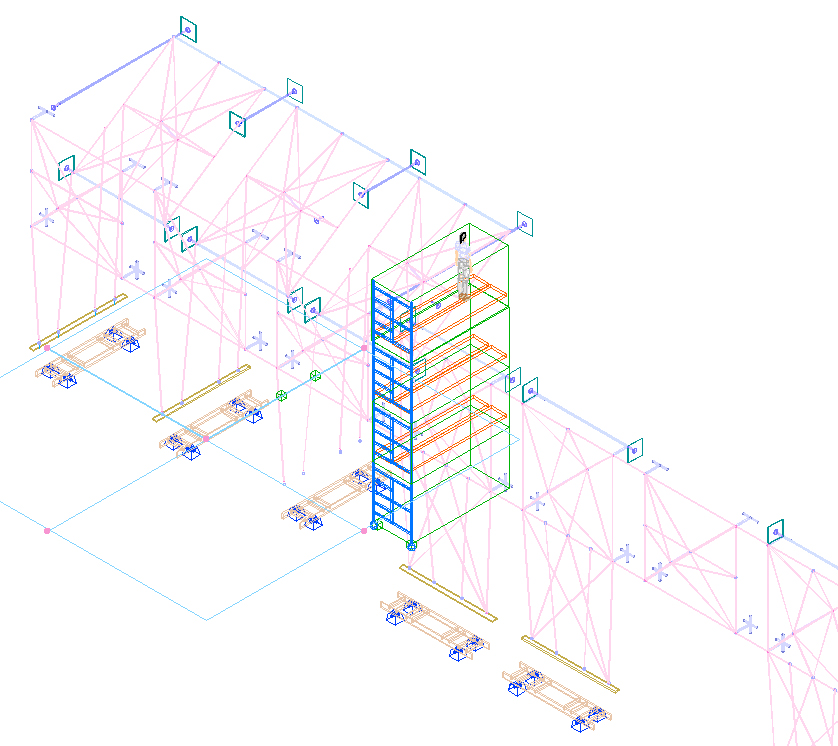

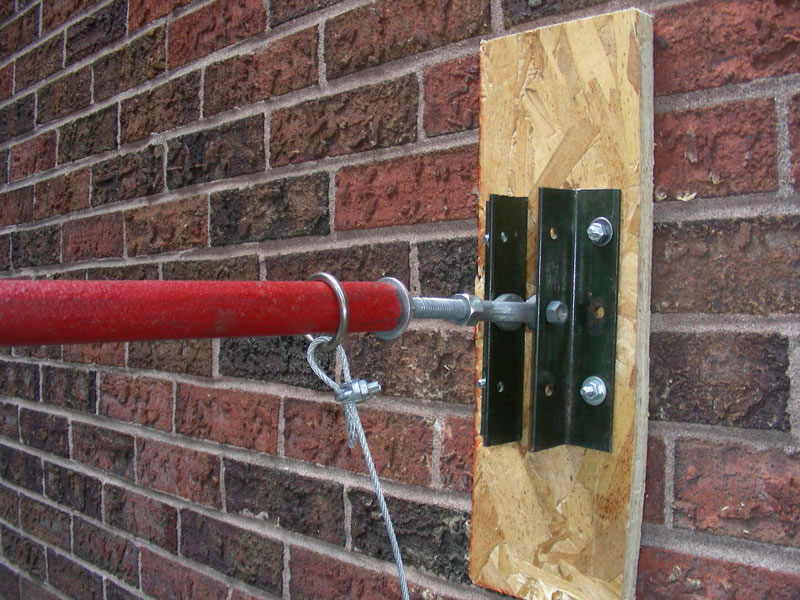

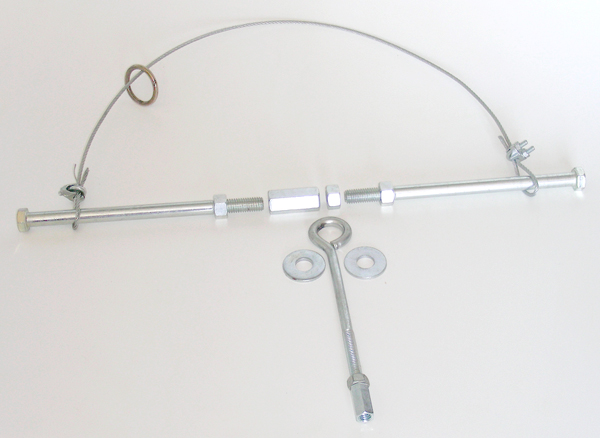

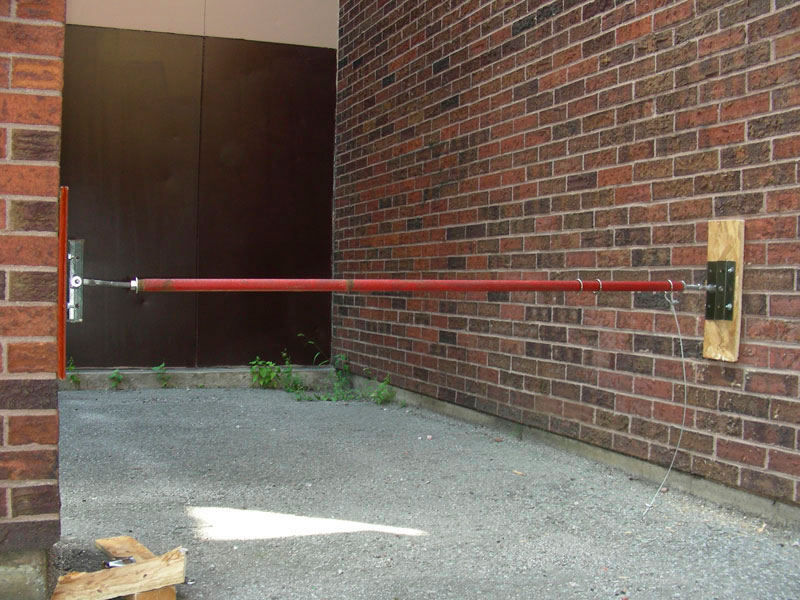

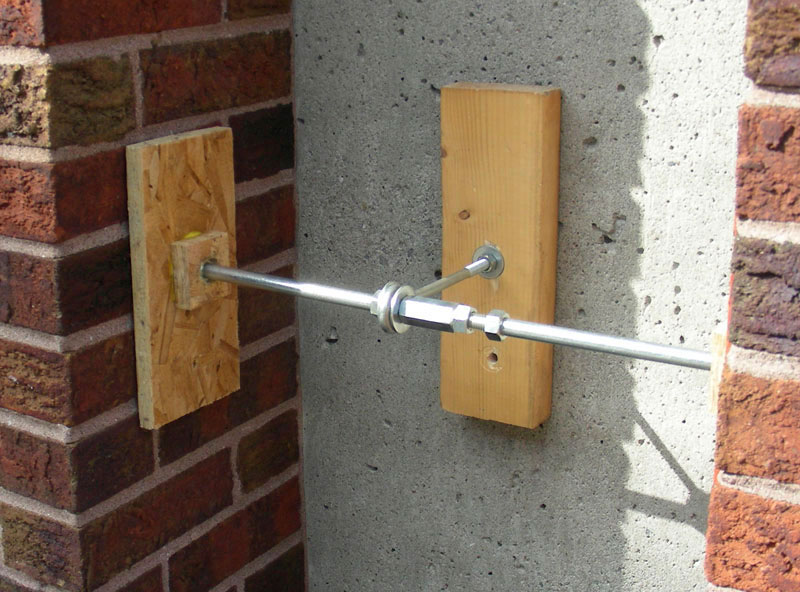

Les ancrages du gréement (ensemble de la structure câblée destinée à supporter et guider les végétaux dans l'espace) sont maintenus en place au moyen de vérins mécaniques et d'assemblages qui exercent une pression entre deux parois. La pression exercée est suffisante pour maintenir le gréement et les plantes adultes sans toutefois induire des contraintes pouvant porter atteinte à l'intégrité de la maçonnerie sur laquelle elle s'appuie.

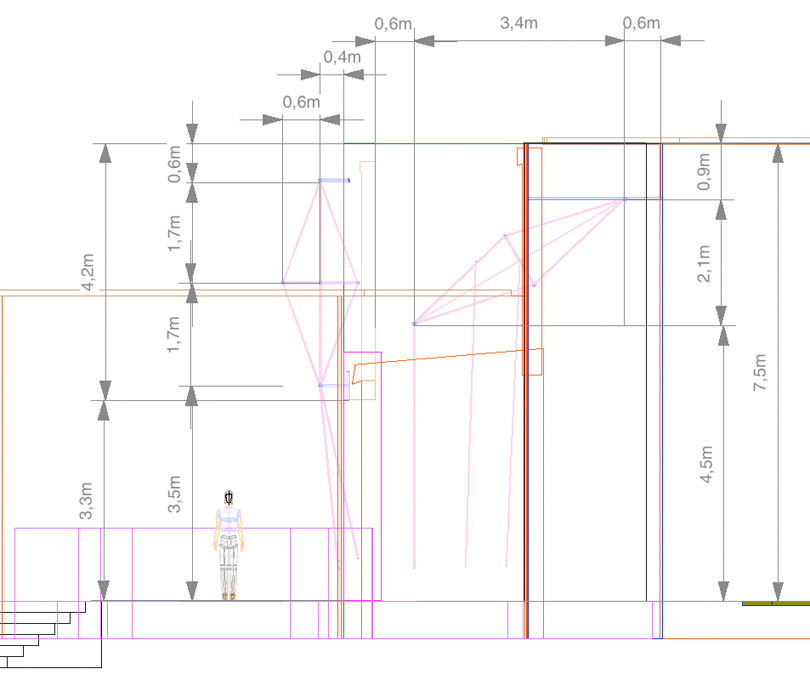

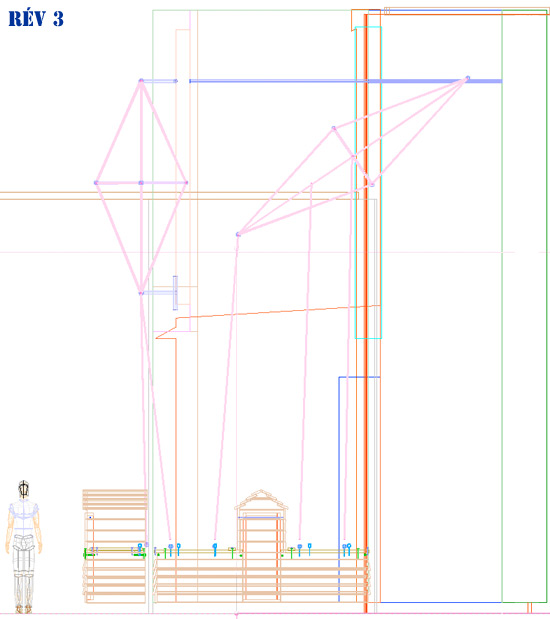

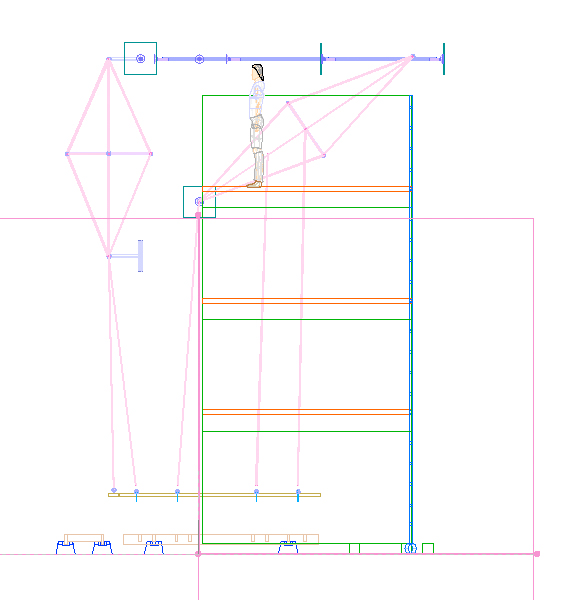

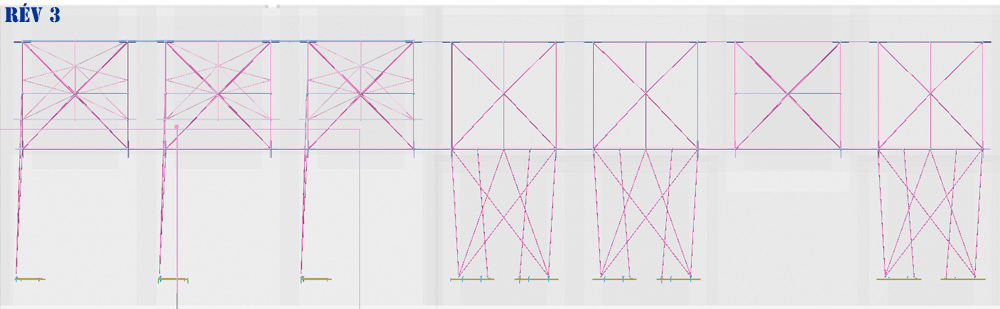

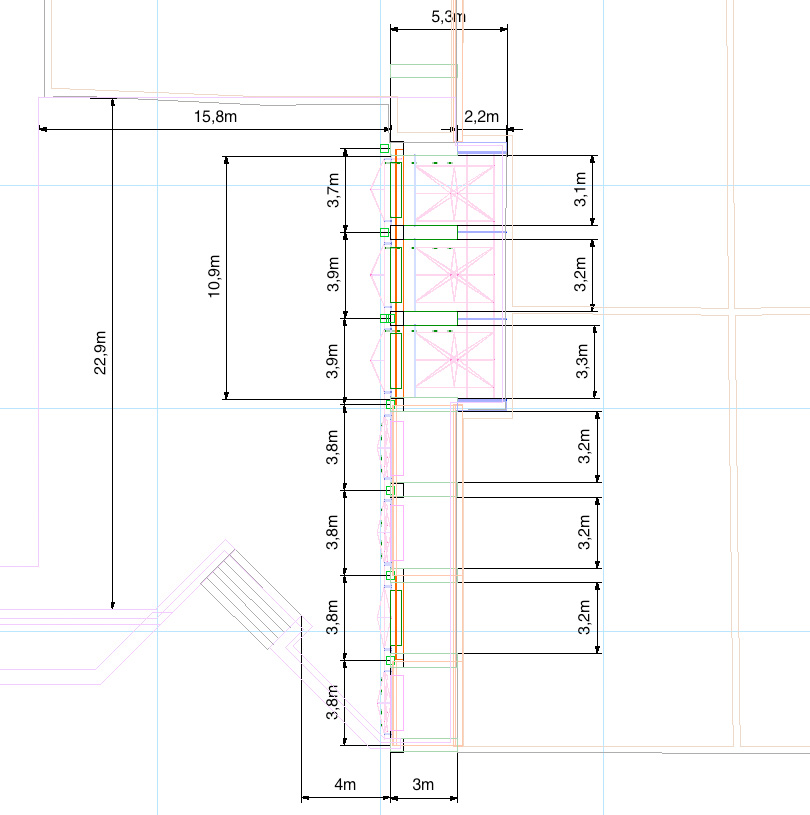

L'ensemble du gréement est toujours éloigné des murs d'une distance qui varie de 8" à 24" selon la situation. L'objectif recherché étant de maintenir un espace suffisant pour éviter tout contact entre la plante et la surface du mur et d'avoir assez d'espace pour pouvoir, au moyen d'un sécateur télescopique couper les branches qui s'écartent de la zone qui leur est allouée.

Le sommet du gréement culmine à 3' sous la hauteur maximum des murs afin d'éviter que la plante ne se répande sur la surface du toit.

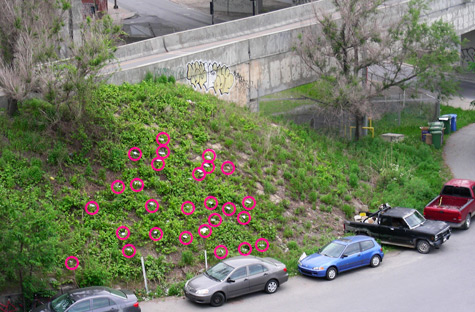

• Couverture végétale

La couverture végétale a été révisée en fonction du nouveau système d'ancrage et une nouvelle approche pour concilier développement des plantes et ombrage a été envisagée.

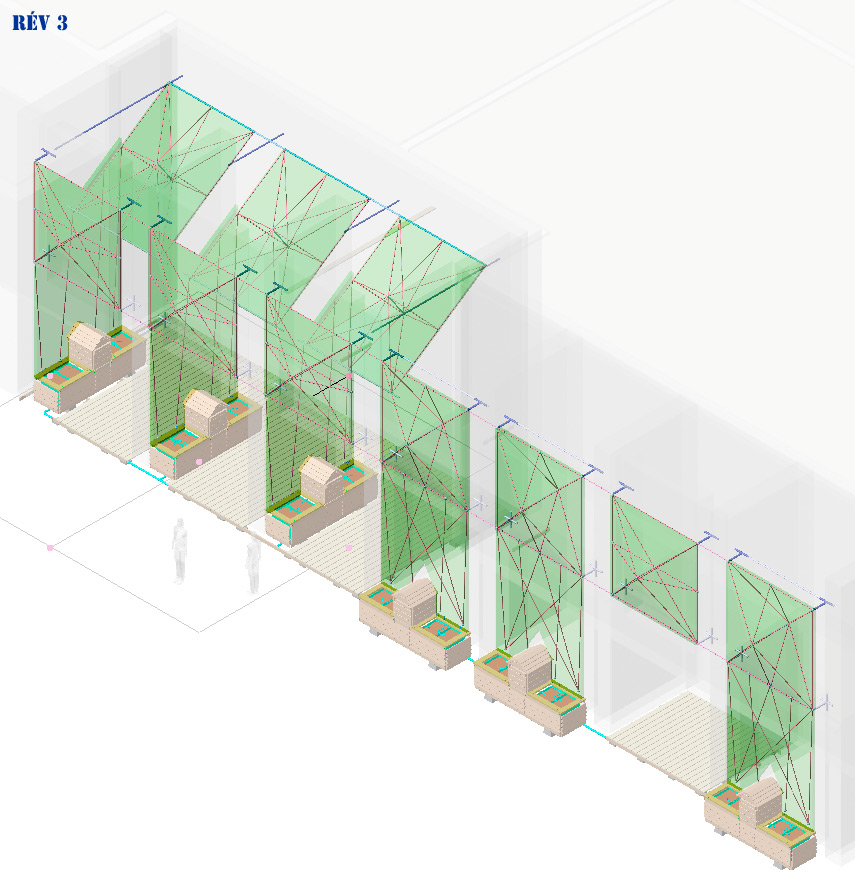

La couverture végétale est composée de 3 zones :
- Les 3 pans de murs intérieurs exposés au sud
- Les 3 voûtes à l'intérieur de la coursive
- La façade coté cours exposée à l'ouest

Les plantes recherchent la lumière. Les espèces grimpantes suivent naturellement les chemins disponibles pour atteindre leur objectif, les zones les plus ensoleillées.

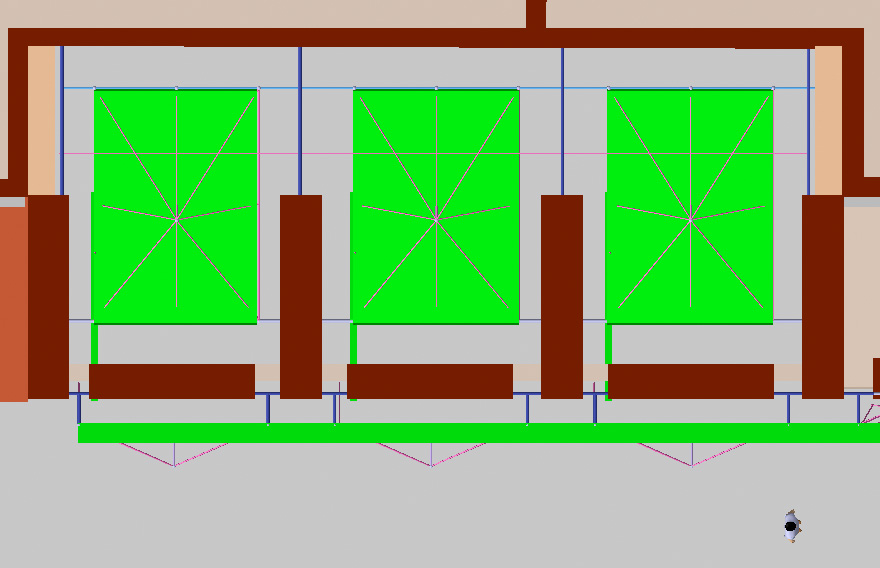

Les trois pans de murs orientés au sud sont équipés de quatre bacs de plantation. Un plant est destiné à la couverture de la façade, les trois autres grimpent le long du mur pour aller ensuite remplir la voûte qui, une fois à maturité projettera de l'ombre sur chacun des murs adjacents selon l'heure de la journée.

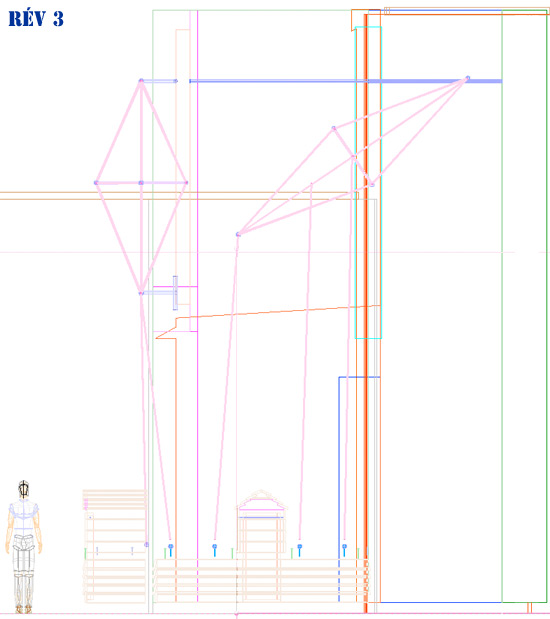

• Bacs à culture et mobilier

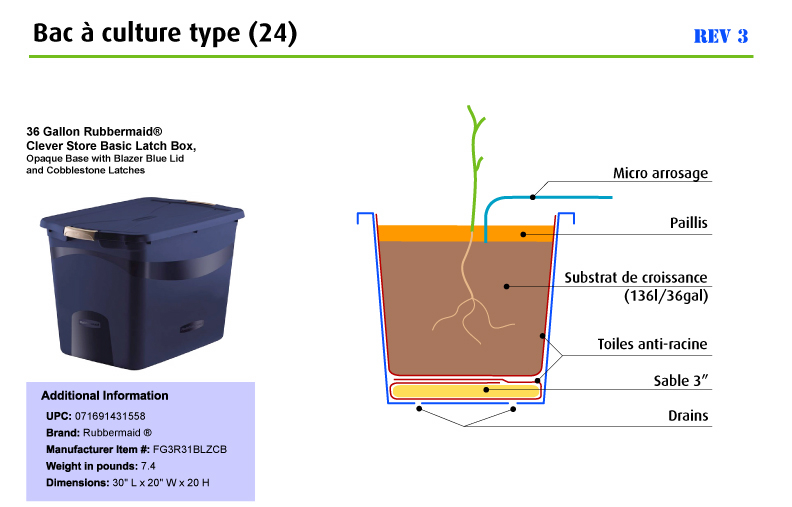

Les bacs à culture, d'une capacité de 136 litres (36 gal.) chaque, sont dissimulés dans le mobilier en bois ainsi que les réservoirs et les tuyaux d'irrigation. L'ensemble repose sur des "deck-blocs" en béton.

Faute de pouvoir utiliser l'eau et les installations d'irrigation pour également créer une source de fraîcheur, il est possible de réduire les émissions de chaleur provenant du sol asphalté en recouvrant la surface d'un trottoir de bois, semblable à un plancher de galerie. Le bois offre une meilleure performance thermique que la surface asphaltée (albedo du bois traité = 0,35 / asphalte = 0,05). Le plancher de bois est au niveau du plancher de l'intérieur de l'édifice, son épaisseur permet de dissimuler le réseau d'irrigation.

• Micro-irrigation autonome

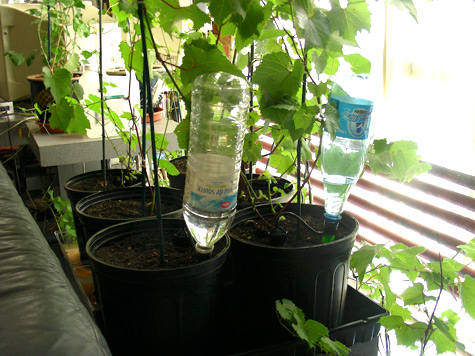

Afin de limiter les contraintes d'entretien et d'adapter les plantations aux conditions propres à la culture en bacs indépendants, la solution d'un système d'irrigation au goutte à goutte à été retenue.
L'objectif du micro arrosage à gravitation est d'apporter à la plante la quantité d'eau qui correspond à ses besoins. Il est indispensable de pouvoir ajuster le débit en fonction des conditions climatiques particulières (chaleur intensse) ou de la saison.

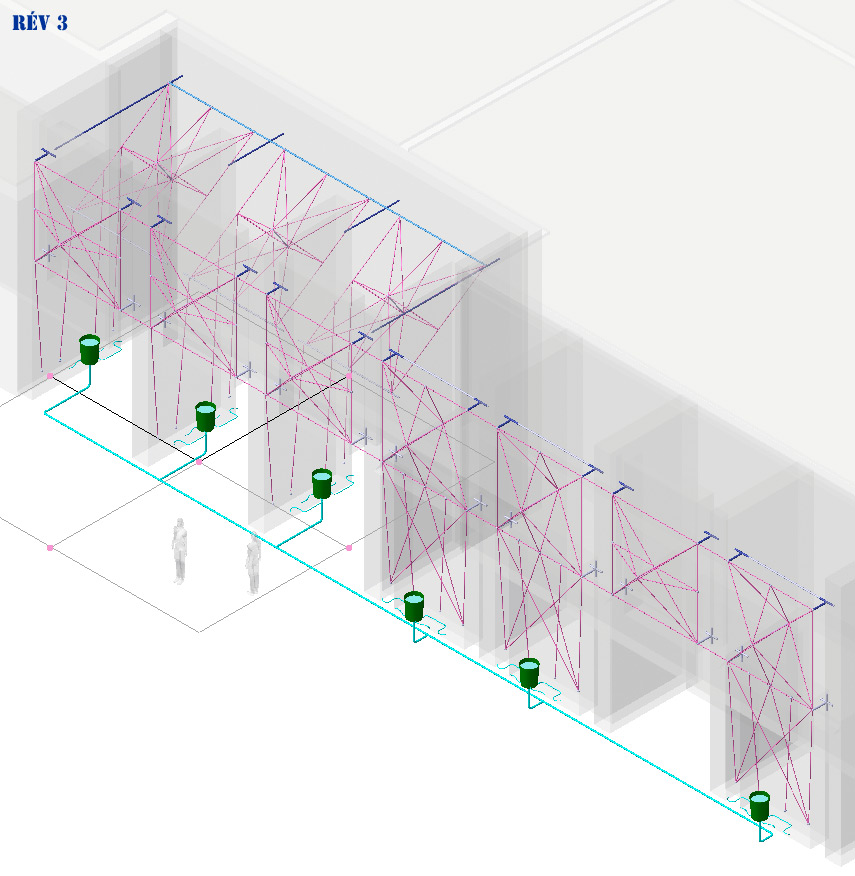

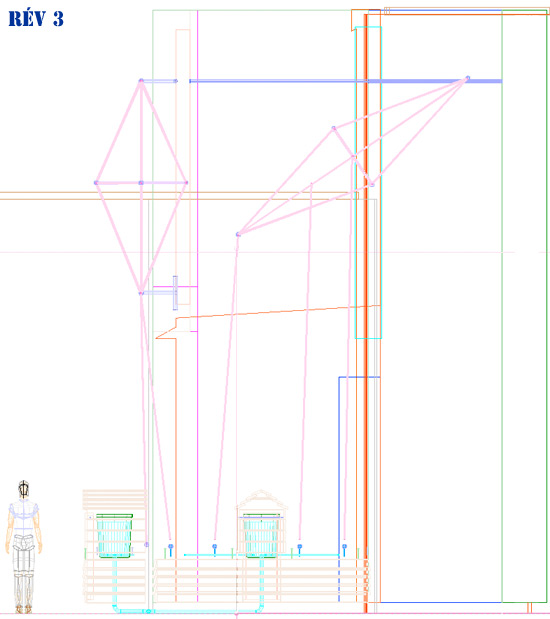

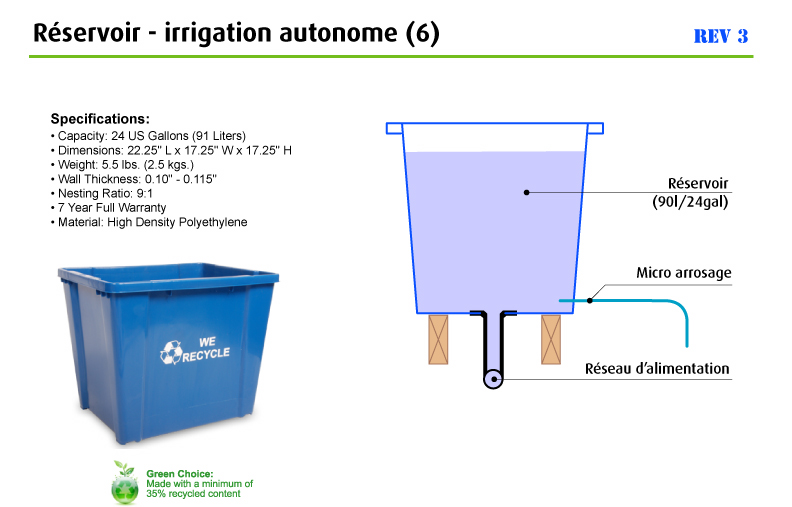

Le réseau d'irrigation est composé d'un conduit principal au niveau du sol qui relie les six réservoirs afin d'assurer leur alimentation, de maintenir un niveau d'eau identique dans chacun et une pression appropriée dans le réseau des tubes d'alimentation qui abouti au pied des plantes. Un réservoir de 90 litres assure l'alimentation de quatre goutteurs (1 par bac).

Le réseau est aussi relié à un réservoir d'alimentation muni d'un mécanisme à flotteur, qui alimente automatiquement le réseau dès que le niveau minimum est atteint.

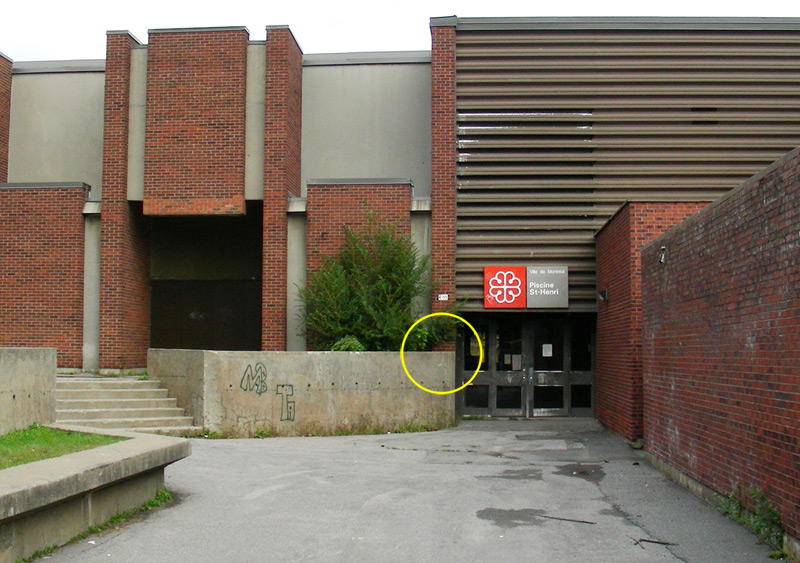

Ce réservoir doit être placé à proximité du robinet indispensable à la réalisation du projet.
L'installation d'un robinet est la seule tâche qui incombe à la CSDM selon la présente révision.

• Avantages de la micro-irrigation
- Entièrement mécanique
- Débit réglable : goutteur à débit multiples.
- Économique : évaporation minimum, pas de gaspillage d'eau
- Pas de contact entre l'eau et le feuillage, réduit les possibilité de maladies
- Eau à la température ambiante et dont le chlore est en partie évaporré
- Autonome
- Système modulaire extensible

• Entretien
- Hebdomadaire : vérifier que tout les goutteurs fonctionnent correctement / ajuster le débit si nécessaire
- Annuel ; vérifier qu'aucun dépôt calcaire ou autres n'obstruent les goutteurs
- Hivernage : purger le réseau
- Printemps : inspection du réseau d'irrigation et mise en fonction

• Gestion de la croissance et entretien

Le GRUHM assure la gestion de la croissance et l'entretien pour les trois années après la plantation, période estimée pour assurer une couverture uniforme du gréement. Les notes et observations sur le développement des plantes, leur croissance ainsi que les règles générales d'entretien de la plantation seront consignées dans un manuel rédigé à l'attention des citoyens qui assureront l'entretien de l'installation pour les années suivantes.
La documentation photographique des étapes principales et de la croissances des plantes sera aussi entreprise pour fin d'analyse et de suivi.

• Conclusion

Les contraintes requises par la CSDM ont permis de développer une solution qui peut être appliquée dans un plus grand nombre de situations, sur divers types de bâtiments et quels que soient les conditions au sol. La solution est aussi applicable aux bâtiments résidentiels pour végétaliser les aménagements en terrasse ou comme alternative aux toits verts traditionnels.

Pierre Zovilé
Chargé de projet / GRUHM
Juin-2011 / Août-2011
